ПРИЛОЖЕНИЕ 1
Плакаты по электробезопасности
ВЫБОР ЗАЖИМОВ ДЛЯ ВЗРЫВОЗАЩИЩЕННОГО И РУДНИЧНОГО ЭЛЕКТРООБОРУДОВАНИЯ
Выбор зажимов следует производить по табл.
1 и 2 (заземление корпусов) и табл.3 (заземление кабелей).
Таблица 1
| Диаметр шпильки зажима, мм | Тип зажима | Виды электрооборудования | Номинальный ток электротехнического изделия, А |
| 3 | ЗШ исп. 2* | Аппаратура связи, приборы контроля и измерения | До 40 |
| 5 | ЗШ исп. 1, 2* | Св. 40 до 63 | |
| ЗШ исп. 1; ЗБ | |||
| ЗШ исп. 1; ЗБ | Аппаратура сигнализации, освещения и приборы | ||
| 6 | ЗШ исп. 1, 2* | До 100 | |
| 8 | ЗШ исп. 1,2* | Все виды электрооборудования и приборов | Св. 100 до 250 |
| ЗШ исп. 1; ЗБ | |||
| 10 | ЗШ исп. 1, 2* | Св. 250 до 630 | |
| ЗШ исп. 1; ЗБ | |||
| 12 | ЗШ исп. 1, 2* | Св. 630 до 1000 | |
| ЗШ исп. 1; ЗБ | |||
| 16 | ЗШ исп. 1; ЗБ | Св. 1000 | |
| ________________ * Только для внутреннего заземления. Для рудничного электрооборудования для внутренних зажимов применяют тип ЗШ, исполнение 2. |
Таблица 2
| Диаметр шпильки зажима, мм | Тип зажима | Материал шпильки (болта) в зависимости от места установки заземления | Способ подсоединения*** | ||
| внутреннее | наружное** | без наконечника | с наконечником | ||
| 4 | ЗШ исп. 2* | Латунь | — | Все типы | Все типы (кроме типа ЗШ исп. 2) |
| ЗШ исп. 1, 2* | Латунь | ||||
| 5 | ЗШ исп. 1; ЗБ | — | Латунь и сталь | ||
| ЗШ исп. 1; ЗБ | — | Латунь и сталь | |||
| 6 | ЗШ исп. 1, 2* | Латунь | — | ||
| ЗШ исп. 1, 2* | Латунь | — | |||
| 8 | ЗШ исп. 1; ЗБ | — | Латунь и сталь | ||
ЗШ исп. 1, 2* | Латунь | — | |||
| 10 | ЗШ исп. 1; ЗБ | — | Латунь и сталь | ||
| ЗШ исп. 1, 2 | Латунь | ||||
| 12 | ЗШ исп. 1; ЗБ | — | Латунь и сталь | ||
| 16 | ЗШ исп. 1; ЗБ | — | Латунь и сталь | ||
| ________________ * Только для внутреннего заземления. Для рудничного электрооборудования для внутренних зажимов применяют тип ЗШ, исполнение 2. ** Стальные шпильки следует применять в соответствии с действующими нормативно-техническими документами. *** 1. Допускается подсоединять к наружным зажимам стальные заземляющие тросы с наконечниками и шины. 2. В универсальной вводной арматуре допускается устанавливать зажим, к которому можно присоединить как заземляющую жилу, так и свинцовую оболочку кабеля (с помощью проволочного перехода). 3. Размеры зажимов, предназначенных для токоотвода, должны быть равны размерам контактных токоведущих зажимов; наружные зажимы на ступень больше внутренних. |
4. Знаки заземления, устанавливаемые возле зажимов, должны быть рельефными (в основном выпуклыми). Знаки из алюминия не допускаются. 5. Гайки и шайбы контактных наборов взрывозащищенного и рудничного электрооборудования выполняют из латуни и меди в соответствии с ГОСТ 22782.0, разд.1.Табл.1, 2. (Измененная редакция, Изм. N 4).
Таблица 3
| Тип | Расположение заземления металлической оболочки кабеля | Вид оболочки изделий | ||
| внутреннее | наружное | сварная | литая | |
| ЗШ2П | + | — | + | + |
| ЗШ2С исп. 1 | + | — | + | + |
| ЗШ2С исп. 2 | + | — | + | — |
| ЗБХ, ЗБ2 | — | + | — | — |
(Измененная редакция, Изм. N 2).
Размеры знака заземления по ГОСТ 21130-75
В указанном ГОСТе прописаны не только размеры, но и методы нанесения знака на оборудовании завода-изготовителя щитков и другого электрооборудования.
Регламентируются 4 типа исполнения обозначения:
- Метод штамповки.
- Литье в стальном корпусе.
- Ударный метод.
- Прессовальный способ в пластмассовых корпусах.
В пункте 3.1 вышеуказанного ГОСТа прописана возможность выполнения знаков с помощью аппликации, нанесением краской, фотохимическим способом. Единственное жесткое требование — их размер:
При литье или прессовании на корпусе
При изготовлении с помощью ударного способа
| D | H | h2 | b | h | r |
|---|---|---|---|---|---|
| 14 | 8 | 6,0 | 1,2 | 2,5 | 0,6 |
| 18 | 10 | 7,0 | 1,4 | 5,0 | 0,7 |
| 25 | 14 | 9,0 | 1,8 | 5,5 | 0,9 |
Важно! По цвету окружность знака должна заметно отличаться от внешней поверхности корпуса оборудования. Фон принято окрашивать в желтый цвет, а рельеф по контуру выполняется в черных или темно-серых оттенках
Если необходимо быстро обновить значки на производстве, лучше всего воспользоваться наклейками, которые прослужат 1–2 года, после чего их просто заменяют новыми.
В случае строительства нового промышленного помещения и заказа новых электрических приборов и оборудования предварительно уточните наличие обозначения «заземлено» прямо на корпусе.
Способы нанесение знака на оборудование
Как должен выглядеть знак заземления?
Принято считать, что все места подключения оборудования к заземляющему контуру должны иметь оговоренное ГОСТом условное обозначение. В большинстве случаев знак наносится на оборудование на заводе-изготовителе и имеет рельефную поверхность. Знаки, нанесённые на заводе, могут иметь как выпуклую, так и вдавленную структуру. Чаще такие знаки отливаются вместе с металлическим или пластмассовым корпусом оборудования, реже выпрессовываются.
При любом из этих вариантов, знаки подлежат дополнительной окраске, дабы более наглядно выделяться на корпусе. Сейчас популярно наклеивание знака заземления с помощью специальных клейких составов, или липкой ленты, это достаточно простой способ. Применение клеящихся символов заземления не противоречит ГОСТ, и может быть выполнено уже после транспортировки, к тому же такие знаки легко обновлять и заменять.
Государственный Стандарт 21130-75 чётко оговаривает параметры наносимого обозначения заземления на металлические или пластмассовые корпуса методом литья.
Размеры знака заземления, выполняемого методом литья
Подробная расшифровка размеров приводится в таблице.
Типовые размеры для вышеприведённого знака
| b | D | H | H1 | h | r |
|---|---|---|---|---|---|
| 0,7 | 10 | 5 | 3,5 | 2,5 | 0,35 |
| 1,2 | 16 | 8 | 6,0 | 4,0 | 0,6 |
| 1,4 | 20 | 10 | 7,0 | 5,0 | 0,7 |
| 1,8 | 25 | 14 | 9,0 | 5,5 | 0,9 |
| 3,0 | 40 | 22 | 15,0 | 9,0 | 1,5 |
| 3,5 | 45 | 28 | 17,5 | 8,5 | 1,75 |
| 4,0 | 50 | 30 | 20,0 | 10,0 | 2,0 |
| 7,0 | 90 | 50 | 35,0 | 20,0 | 3,5 |
Этот способ нанесения маркировки получил широкую популярность ещё с конца XIX века и активно применяется на современном оборудовании, имеющем как большие, так и малые габариты.
Аналогично должен выглядеть знак соединения с заземляющим контуром, выполненный методом штамповки цветного или чёрного металла. Данный способ удобен для производителя, значок наносится в процессе изготовления корпуса, что позволяет избежать дополнительных манипуляций.
Нанесение условного обозначения заземления ударным способом на корпус электрооборудования чаще также выполняется на заводе-изготовителе, но и не исключено его применение непосредственно по месту установки изделия.
Чаще ударным способом наносят маркировку на малогабаритном оборудовании, корпуса которого изготовлены из чёрного или цветного металла.
Требования ГОСТ 21130-75 для «ударных» символов заземления несколько иные, чем для знаков, выполненных литьём. Основные размеры таких знаков изображены на рисунке ниже.
Знак присоединения к «земле», выполняемый ударным способом
Типовые размеры для вышеприведённого знака
| D | b | H | H1 | h | r |
| ±IT1,5/2 | |||||
| 14 | 1,2 | 8 | 6,0 | 2,5 | 0,6 |
| 18 | 1,4 | 10 | 7,0 | 5,0 | 0,7 |
| 25 | 1,8 | 14 | 9,0 | 5,5 | 0,9 |
Размеры в Таблицах указаны в миллиметрах.
В обоих случаях окружность вокруг знака заземления, имеющая диаметр D, окрашивается в цвет, отличный от основного цвета изделия, как правило, это жёлтый или чёрный цвет.
В настоящее время для обозначения мест соединения с контуром защитного заземления, соответствующий знак может наноситься методом наклеивания. Это либо отпечатывание знака на клейкой бумаге, либо нанесение символа на ламинированный картон с последующим его наклеиванием на оборудование.
Знак, нанесённый на клейкое основание
Размеры такого значка должны также соответствовать ГОСТ и быть пропорциональны оборудованию. Применение такого вида знаков имеет ряд преимуществ, главное из которых – лёгкость нанесения и простота обновления изношенных знаков даже в труднодоступных местах и на изделиях с небольшими габаритами. Технология изготовления символов заземления на клейкой основе предусматривает применение высококачественных клеёв и ламинита, что позволяет их использовать на оборудовании, подверженном действию вибрации и влаги.

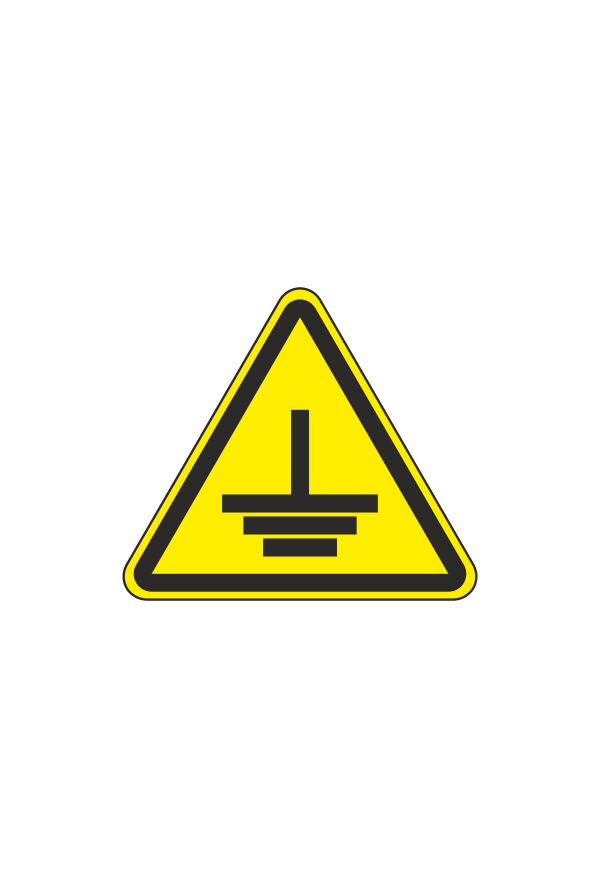

Как выглядит знак заземления
Клавиатура компьютера: раскладка, клавиши, символы и знаки
Знак заземления (ЗЗ) выглядит в виде чёрного символа на ярко-жёлтом фоне. Значки с эмблемой должны находиться рядом с креплением заземляющей шины. Согласно ГОСТу ЗЗ, они должны иметь определённый вид исполнения. Способы нанесения и установки ЗЗ могут быть совершенно различными.
Металлическая пластина
Завод-изготовитель сам устанавливает на свои изделия логотип в виде выпуклого или вдавленного изображения на металлической пластине. Бляху либо прикручивают винтами, либо приваривают с помощью точечной сварки.
Клейкие символы
ГОСТом не воспрещается использовать наклейки (стикеры). Как правило, эти эмблемы имеют клейкую основу. С тыльной стороны знака снимают защитную плёнку и прижимают его к чистой поверхности корпуса в нужном месте. Стикер обязательно нужно прогладить ветошью или чистой тряпочкой с тем, чтобы под знаком не оставалось пузырьков воздуха. Если этого не сделать, наклейка со временем может оторваться.
Стикер возле клемм шины
Клейкие знаки изготавливают с применением высококачественных материалов. Это позволяет их использовать в условиях значительной вибрации и повышенного уровня влажности.
Отлитые изображения
Производитель при изготовлении опоки для отливки корпусов электротехнических устройств вставляет в форму отливки шаблон с логотипом заземления. ЗЗ получают в виде рельефного оттиска на теле кожуха оборудования.
В этом случае знак окрашивают вручную чёрной и жёлтой эмалью. Окрашенную поверхность периодически обновляют. ГОСТом 21130-75 предписывается чёткое исполнение ЗЗ с указанием подробных размеров элементов рисунка. Это относится не только к металлическим, но и к пластмассовым корпусам, изготовленным методом литья.
Размеры ЗЗ
Штамп
Нанесение изображения методом штамповки применяется довольно давно. Чаще всего способ применяют при изготовлении корпусов из цветного металла. Размеры деталировки символа заземления, выполненного штампованием, несколько отличаются от литья.
Они указаны в таблице того же ГОСТа 21130-75: это диаметр круга, длина и толщина линий, углы фигуры и прочее.
Важно! В обоих случаях окантовка круга и сам логотип чаще всего окрашивают радикально чёрной краской, тогда как само поле знака имеет ярко-жёлтый или оранжевый цвет
Место расположения на оборудовании
В зависимости от типа электрического оборудования ГОСТом нормируется вариант маркировки и то место на корпусе, где должно находиться обозначение соединения с «землей»:
- Значок заземления возле зажима/клипсы на щитке. Согласно пункту 6.4.6 ГОСТа Р 51778 от 2001 года, обозначение должно быть расположено у зажима. Дополнительно знаком помечается место подключения нулевого защитного проводника PE.
- Знак «заземлено» рядом с соединением металлических частей корпуса и проводника PE. Вариант обусловлен требованиями правил безопасности 08-624-03. На корпусе может быть приклеена наклейка или выгравирован соответствующий символ прямо в металле.
Способ 4: альт-коды
Как было уже выяснено, символы для «Ворда» можно брать за пределами самой программы.
Сейчас будет рассказано об альт-кодах и том, как ими пользоваться. Но сразу стоит пояснить, что данный метод работает лишь на операционных системах под руководством Windows.
Итак, у каждого символа есть собственный код, зная который, можно выполнить его вставку в любое место текста. Полный перечень кодов знаков вы можете посмотреть в «Википедии», мы же рассмотрим принцип их использования. Например, вы решили вставить символ «Стрелка» в «Ворде», код которого – «26». Чтобы произвести вставку, вам необходимо:
- Зажать и удерживать клавишу Alt, находящуюся в левой части клавиатуры.
- Ввести код символа, в данном примере – «26».
- Отпустить клавишу Alt.
После этого на месте курсора появится выбранный вами знак.
Наши события
21 августа 2020, 17:34
Компаунды “Полипластик”, нефтепогружной кабель на “Томсккабеле” и открытая проверка на “Подольсккабеле”. Что обсуждали в эфире RusCable Live 21 августа
18 августа 2020, 14:30
НП Ассоциация «Электрокабель» готовит ответный шаг по казахстанскому утильсбору на импортный кабель
18 августа 2020, 11:00
Продолжение тендерной истории: проявите точность, примите участие в новой закупке!
17 августа 2020, 15:40
Кабельные компании готовы открыть склады для проверок на контрафакт.
Откровения в прямом эфире RusCable Live от 14 августа
17 августа 2020, 12:30
Правительство Москвы провело вебинар, посвященный мерам поддержки бизнеса
17 августа 2020, 11:40
Возвращаемся в работу вместе с RusCable Insider Digest № 185
Знаки заземления на электрических схемах
Расчет заземления
Изображение ЗЗ на электрических схемах регламентируется Государственным стандартом 2.721-74 и Единой Системой Конструкторской Документации (ЕСКД). В основном руководствуются 4-мя типами изображений:
- В первом случае рисунок состоит из одной вертикальной и трёх горизонтальных черт. Это самый употребляемый знак в электронных схемах. Ранее изображение в таком виде было обязательным. Оно касалось обозначения установки защитного соединения проводников с «землёй»;
- Второй вид знака повторяет предыдущий, но символ заключён в окружность с обрезанным снизу сегментом. Его используют для отдельно стоящего оборудования, не включённого в общую систему защиты соседних установок.
То есть для данного оборудования требуется отдельное соединение с заземляющим контуром; - Третий символ – это такой же знак, но в целом круге. В основном он обозначает заземление токоведущих элементов, находящихся в нормальном состоянии без напряжения;
- Четвёртое изображение напоминает в какой-то мере грабли. Это надо понимать, как соединение токоведущих частей установки с контуром «земли» через корпус оборудования. Такой тип заземления не является полноценной защитой.
То есть для данного оборудования требуется отдельное соединение с заземляющим контуром;Руководствуясь ГОСТом 21130-75, определяют точки крепления защитных шин на корпусах электрооборудования и производят своевременное обновление маркировки. Это гарантирует безопасную эксплуатацию силовых установок. Знание разновидностей ЗЗ позволяет понять и начертить правильную электрическую схему.

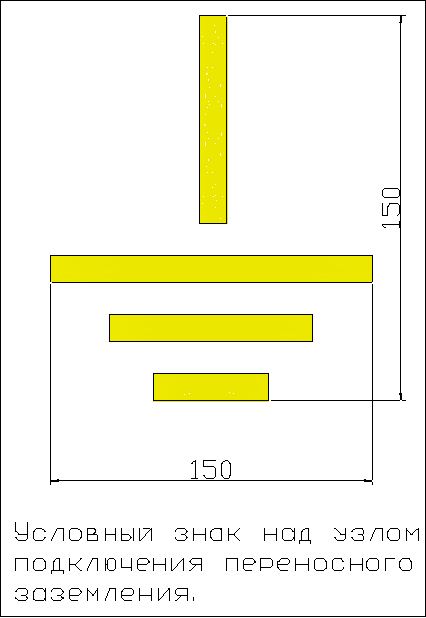

Размеры
Согласно требованиям ГОСТ 21130-75 параметры изображения символа отличаются в зависимости от способа его нанесения на корпус электроустановки. Например, минимальный диаметр знака изготовленного при помощи литья или штамповки составляет 10 мм, а для изготовленного ударным способом, этот параметр составит 14 мм.
Один из самых часто используемых размеров знака безопасности заземление составляет 30 х 30 мм. Более подробно с размерами значка заземления можно ознакомиться в п. 3.1 вышеуказанного ГОСТа.
Конструкция и размеры знаков заземления, выполняемых методами литья в металле (в том числе цветном) и прессования в пластмассе Размеры знаков заземления, выполняемых методами литья
Конструкция и размеры знаков заземления, выполняемых ударным способом Размеры знаков заземления, выполняемых ударным способом
Лучшим способом обновить знаки на предприятии является приобретение наклеек. Знак заземления на наклейках может быть в формате «вектор» или в виде картинки. Срок службы стикеров составляет до 2 лет, а их замена не представляет никакой сложности. Также можно скачать трафарет знака заземления и нанести обозначения краской. При проектировании заземляющего контура и установке нового оборудования лучше заранее уточнить наличие значков «Заземлено» на их корпусах.
Из чего состоит заземление
- Внешний контур заземления. Располагается за пределами помещений, непосредственно в грунте. Представляет собой пространственную конструкцию из электродов (заземлителей), соединенных между собой неразделимым проводником.
- Внутренний контур заземления. Токопроводящая шина, размещенная внутри здания. Охватывает периметр каждого помещения. К этому устройству подсоединяются все электроустановки. Вместо внутреннего контура может быть установлен щиток заземления.
- Заземляющие проводники. Соединительные линии, предназначенные для подключения электроустановок непосредственно к заземлителю, или внутреннему контуру заземления.
Располагается за пределами помещений, непосредственно в грунте. Представляет собой пространственную конструкцию из электродов (заземлителей), соединенных между собой неразделимым проводником.Рассмотри эти компоненты подробнее.
Внешний, или наружный контур
Монтаж контура заземления зависит от внешних условий. Прежде чем начать расчет, и выполнить проектный чертеж, необходимо знать параметры грунта, в котором будут установлены заземлители. Если вы сами строили дом, эти характеристики известны. В противном случае лучше вызвать геодезистов, для получения заключения по грунту.
Какие бывают грунты, и как они влияют на качество заземления? Примерное удельное сопротивление каждого типа грунта. Чем оно ниже, тем лучше проводимость.
- Глина пластичная, торф = 20–30 Ωм·м
- Суглинок пластичный, зольные грунты, пепел, классическая садовая земля = 30–40 Ом·м
- Чернозем, глинистые сланцы, полутвердая глина = 50–60 Ом·м
Это лучшая среда для того, чтобы установить наружный контур заземления. Сопротивление растекания тока будет достаточно низким даже при малом содержании влаги. А в этих грунтах естественная влажность обычно выше среднего.
Полутвердый суглинок, смесь глины и песка, влажная супесь — 100–150 Ом·м
Сопротивление немного выше, но при нормальной влажности параметры заземления не выйдут за нормативы. Если в регионе установки установится продолжительная сухая погода, необходимо принимать меры к принудительному увлажнению мест установки заземлителей.
Глинистый гравий, супесок, влажный (постоянно) песок = 300–500 Ом·м
Гравий, скала, сухой песок – даже при высокой общей влажности, заземление в такой почве будет неэффективным.
Для соблюдения нормативов, придется устанавливать глубинные заземлители.
Многие владельцы объектов, экономя «на спичках», просто не понимают, для чего нужен контур заземления. Его задача при соединении фазы с землей обеспечить максимальную величину тока короткого замыкания. Только в этом случае быстро сработают устройства защитного отключения. Этого невозможно достичь, если сопротивление растекания тока будет высоким.
Определившись с грунтом, вы сможете выбрать тип, и самое главное — размер заземлителей. Предварительный расчет параметров можно выполнить по формуле:
Расчет приведен для вертикально установленных заземлителей.
Расшифровка величин формулы:
- R0 — полученное после вычисления сопротивление одного заземлителя (электрода) в омах.
- Рэкв — удельное сопротивление грунта, см. информацию выше.
- L — общая длина каждого электрода в контуре.
- d — диаметр электрода (если сечение круглое).
- Т — вычисленное расстояние от центра электрода до поверхности земли.
Задавая известные данные, а также меняя соотношение величин, вы должны добиться значения для одного электрода порядка 30 Ом.
Если установка вертикальных заземлителей невозможна (по причине качества грунта), можно рассчитать величину сопротивления горизонтальных заземлителей.
Поэтому лучше потратить больше времени на забивание вертикальных стержней, чем следить за барометром и влажностью воздуха.
И все же приводим формулу расчета горизонтальных заземлителей.
Соответственно, расшифровка дополнительных величин:
- Rв — полученное после вычисления сопротивление одного заземлителя (электрода) в омах.
- b — ширина электрода — заземлителя.
- ψ — коэффициент, зависящий от погодного сезона. Данные можно взять в таблице:
ɳГ — так называемый коэффициент спроса горизонтально расположенных электродов. Не вдаваясь в подробности, получаем цифры из таблицы на иллюстрации:
Предварительный расчет сопротивления необходим не только для правильного планирования закупок материала: хотя будет обидно, если вам не хватит для завершения работ, пары метров электрода, а до магазина несколько десятков километров.
Более-менее аккуратно оформленный план, расчеты и чертежи, пригодятся для решения бюрократических вопросов: при подписании документов о приемке объекта, или составлении ТУ с компанией энергосбыта.
Разумеется, никакой инженер не подпишет бумаги только на основании пусть и красиво исполненных чертежей. Будут произведены замеры сопротивления растекания.
Далее расскажем о том, как добиться правильных характеристик внешнего контура заземления.
Оцените статью:
условное обозначение, место размещения, размеры
Главная » Электропроводка » Заземление и молниезащита
На чтение 5 мин Просмотров 21.1к. Опубликовано Обновлено
Любое электрооборудование, независимо от его типа и функционального назначения должно быть заземлено. Это делается путем соединения какой-либо точки сети, электроустановки или оборудования с заземляющим контуром здания, что обеспечивает безопасность работы электроустановок и предотвращение поражения людей электрическим током.
Места подключения заземляющего кабеля к корпусу должны обозначаться знаком безопасности «Заземление».
Содержание
Особенности изображения
Основным документом, регламентирующим обозначение заземления, является ГОСТ 21130-75. В нем оговариваются места нанесения и особенности изображения в зависимости от типа оборудования, а также его размеры.
Согласно требованиям ГОСТ данное изображение наносится на корпус электрооборудования рядом с местом присоединения заземляющего кабеля к прибору. Дополнительно изображение должно быть нанесено рядом с клеммой для присоединения нулевого защитного провода (РЕ). Также символ заземления должен быть изображен внутри электрического щита, к которому подключаются электроустановки или электропроводка.
Обозначение заземления на оборудовании может быть нанесено при помощи краски, выполнено в виде наклейки, выгравировано на корпусе или изготовлено любым другим способом, обеспечивающим его сохранение в процессе эксплуатации изделия.
То есть изображение должно быть нестираемым и расположенным так, чтобы избежать его повреждения или замазывания.
Кроме обозначения контактов на электроустановках рекомендуется обозначать и места расположения заземляющих контуров.
Дополнительно рядом с ним могут быть изображены буквенные обозначения, обозначающие тип заземления.
Способы обозначения
Существует несколько вариантов того, как обозначается заземление. В случае изготовления литых деталей электрооборудования его отливают вместе с металлическими или пластиковыми деталями. Раньше часто использовался вариант изготовления штампованным способом или при помощи чеканки. Таким образом, знак заземления на оборудовании получался либо выпуклым, либо вогнутым в зависимости от стороны, с которой его наносили.
Обратите внимание! Независимо от способа изготовления, он должен быть окрашен в яркие цвета для обеспечения визуального выделения места подключения к контуру.
Использование наклеек (стикеров) с изображением знака заземления не противоречит требованиям ГОСТ(р) 51778-200.
Главное требование к наклейкам с изображением знака заземления – это обеспечение их заметности и сохранение качества рисунка в течение длительного времени. Для того чтобы стикер со временем не отклеился его рекомендуется наклеивать на чистую ровную поверхность. В процессе наклеивания необходимо тщательно разровнять наклейку, удалив из-под нее весь воздух. Если стикер не имеет клейкого слоя на тыльной стороне изображения, его фиксируют при помощи прозрачной клейкой ленты.
Наклейки знака заземления
Варианты графического изображения
Значок заземления на чертежах и электрических принципиальных схемах регламентируется ГОСТ 2.721-74 и единой системой конструкторской документации (ЕСКД). В данных нормативных документах описано, как в электрике обозначается заземление, а также место подключения оборудования к заземляющему контуру. Также оговариваются его размеры, пропорции и способы изображения.
В зависимости от типа и особенностей подключения электроустановки к контуру выделяют 4 основных способа обозначения заземления на схеме:
Знак заземления на схемах

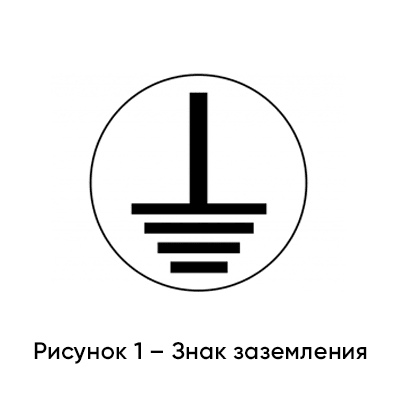

- Одна вертикальная черта и 3 горизонтальных, расположенных одна под другой, каждая последующая горизонтальная линия меньше предыдущей, такой вариант является стандартным изображением заземления;
- Второй вариант отличается от первого неполной окружностью, в которую заключен знак, он применяется для обозначения соединения с «землей» отдельно стоящих электроустановок, не включенных в общий заземляющий контур;
- В третьем случае окружность, описанная вокруг знака, является полной, этот вариант обозначает соединение с общей заземляющей шиной токоведущих частей, которые в нормальных условиях не находятся под напряжением;
- Последний вариант условного обозначения заземления напоминает грабли и обозначает соединение прибора с заземляющим контуром через его корпус.
Размеры
Согласно требованиям ГОСТ 21130-75 параметры изображения символа отличаются в зависимости от способа его нанесения на корпус электроустановки. Например, минимальный диаметр знака изготовленного при помощи литья или штамповки составляет 10 мм, а для изготовленного ударным способом, этот параметр составит 14 мм. Один из самых часто используемых размеров знака безопасности заземление составляет 30 х 30 мм. Более подробно с размерами значка заземления можно ознакомиться в п. 3.1 вышеуказанного ГОСТа.
Конструкция и размеры знаков заземления, выполняемых методами литья в металле (в том числе цветном) и прессования в пластмассеРазмеры знаков заземления, выполняемых методами литья
Конструкция и размеры знаков заземления, выполняемых ударным способомРазмеры знаков заземления, выполняемых ударным способом
Еще одним важным требованием, предъявляемым к картинке знака заземления, является его цветовая гамма. Согласно ГОСТ основной фон должен отличаться от цвета оборудования, на которое он нанесен.
Чаще всего в качестве основного фона применяется желтый цвет, а сам значок и контуры окружности делают черными.Лучшим способом обновить знаки на предприятии является приобретение наклеек. Знак заземления на наклейках может быть в формате «вектор» или в виде картинки. Срок службы стикеров составляет до 2 лет, а их замена не представляет никакой сложности. Также можно скачать трафарет знака заземления и нанести обозначения краской. При проектировании заземляющего контура и установке нового оборудования лучше заранее уточнить наличие значков «Заземлено» на их корпусах.
Поделиться с друзьями
Оцените автора
( 12 оценок, среднее 4.08 из 5 )
Earth Stencil – Etsy.de
Etsy больше не поддерживает старые версии вашего веб-браузера, чтобы обеспечить безопасность пользовательских данных. Пожалуйста, обновите до последней версии.
Воспользуйтесь всеми преимуществами нашего сайта, включив JavaScript.
Найдите что-нибудь памятное,
присоединяйтесь к сообществу, делающему добро.
(более 1000 релевантных результатов)
Загрузите наши бесплатные трафареты для временных татуировок
Инструкции
Каждый трафарет можно использовать 5–6 раз!
- Загрузите лист трафарета на свой телефон или компьютер.
- Печать на обычной бумаге с помощью ЛАЗЕРНОГО принтера (, а не , струйного).
- Вырезать дизайн на выбор из листа.
- Нанесите на кожу обильное количество эвкалиптового масла. (Вы можете найти его практически в любом магазине здоровой пищи или в Интернете.)
- Поместите трафарет лицевой стороной вниз на кожу. Используйте свою руку, чтобы удерживать его на месте в течение 30 СЕКУНД, МИНИМУМ.
- Поднимите трафарет. Вы увидите рисунок рисунка на коже.
- Нанесите на нее гель ягуа или пасту из хны.
(щелкните Миниатюры ниже, чтобы просмотреть изображения.
Глаза
Цветы
Лотосы
Moon
Мистический
Традиционные
Проверьте наши другие коллекции Tattoo Stencil!
Руки, запястья и кольца
Бесплатный трафарет для татуировки (включая инструкцию с примерами).
Трафареты Fall/Leaf Design Stencils
9 отдельных и повторяющихся узоров листьев от лос-анджелесской художницы Джинни Уинстон.
Чистая симметрия
Идеально подходит для нанесения на кожу повторяющихся регулярных узоров
!
Трафареты Нади Али
Рисунки Нади Али из Henna Dil Se—
для более традиционного вида.
«Жизнь растений» от Бетси
Татуировка, вдохновленная природой, от художницы Бетси Кесада.
Celtic Designs
Отдельные и повторяющиеся трафареты для боди-арта на основе кельтских мотивов.
Китайские узоры #1
Девять трафаретов для боди-арта, основанных на естественных и абстрактных китайских узорах.
Китайские узоры #2
Более изящные трафареты для татуировок, вдохновленные мотивами китайского дизайна.
Символы китайского зодиака
Коллекция из 12 традиционных ханцзы символов китайского зодиака.
Христианские символы #1
Выразите свою веру с помощью этих дизайнов, основанных на древних христианских символах.
Христианские символы #2
Еще одна коллекция из 11 популярных христианских символов и изображений.
Кресты
В этой коллекции представлен один из древнейших и наиболее почитаемых символов в мире.
Мексиканские узоры
Одиннадцать смелых боди-артов, основанных на доколумбовых мотивах Мексики.
Марокканские узоры
Красивые мотивы боди-арта, основанные на традиционных марокканских рисунках Менди .
ЗАПАСНЫЕ ЛИСТЫ НАБОРА ХНЫ И ЯГУА
Трансферы для трафаретов, входящие в комплекты для татуировок Henna и Jagua , можно использовать повторно 5–6 раз. Но как только вы их израсходуете — не беспокойтесь! Вы можете пополнить свой запас, просто загрузив эти бесплатные сменные листы.
Набор хны премиум-класса #1
Наш набор хны премиум-класса включает трафарет с этими 16 рисунками.
Набор хны премиум-класса #2
Эти рисунки на цветочную тематику также входят в состав нашего набора хны премиум-класса.
Набор хны премиум-класса #3
Наш набор хны премиум-класса также включает в себя эти линейные и типографские рисунки.
Классический набор хны
Эти 16 универсальных трафаретов для татуировки входят в наш классический набор хны.
Детский набор хны
Наш набор хны для детей (снят с производства) включает в себя 15 дизайнов, удобных для детей.
Набор трафаретов Jagua #1
Эти 13 ярких дизайнов входят в наши наборы Classic и Premium Jagua.
Набор трафаретов Jagua #2
Второй лист с трафаретами в нашем наборе Premium Jagua включает эти 15 дизайнов.
